Modele GURUTZPE GL są wyposażone w żeliwne łoże monoblokowe, hartowane, samocentrujące podwójne prowadnice w kształcie litery V, a także trzecią prowadnicę podporową.
Dzięki swoim właściwościom maszyna zapewnia maksymalną sztywność, precyzję i trwałość.
Cała konstrukcja została wykonana ze stabilizowanego żeliwa GG30. Suporty poruszają się po specjalnym materiale antywibracyjnym Biplast, wykorzystując cienką warstwę oleju w systemie smarowania scentralizowanego. Takie połączenie sprawia, że cała konstrukcja doskonale nadaje się zarówno do ciężkich, jak i precyzyjnych prac.
Model ten jest w stanie obrabiać nieskończoną liczbę elementów, od walców formujących, wałów do generatorów energii, po rury gwintowane dla przemysłu naftowego.
Średnica obróbki ≤ 2.000 mm; Ciężar detalu ≤ 25 t
- Prosta konstrukcja tokarki poziomej = wysoka niezawodność
- Odlewane łoże typu monoblok oraz samocentrujące podwójne prowanice w kształcie litery V
- Optymalne odprowadzanie wiórów
- Bardzo dobra ergonomia i łatwy dostęp dla operatora
- Opcjonalna zintegrowana owiewka. Lepsza ochrona i łatwiejsze czyszczenie
- Maszyny mogą być wyposażone w oś Y, co pozwala na obróbkę nawet najbardziej skomplikowanych geometrii
- Opcjonalna głowica z napędem umożliwiający wykonywanie dodatkowych operacji obróbczych: frezowanie, wiercenie…
- Pomiar zintegrowany (opcjonalnie)

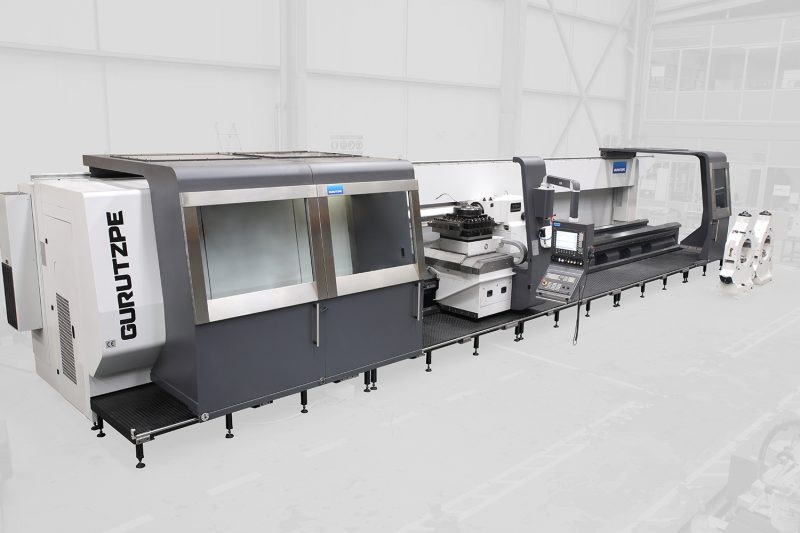

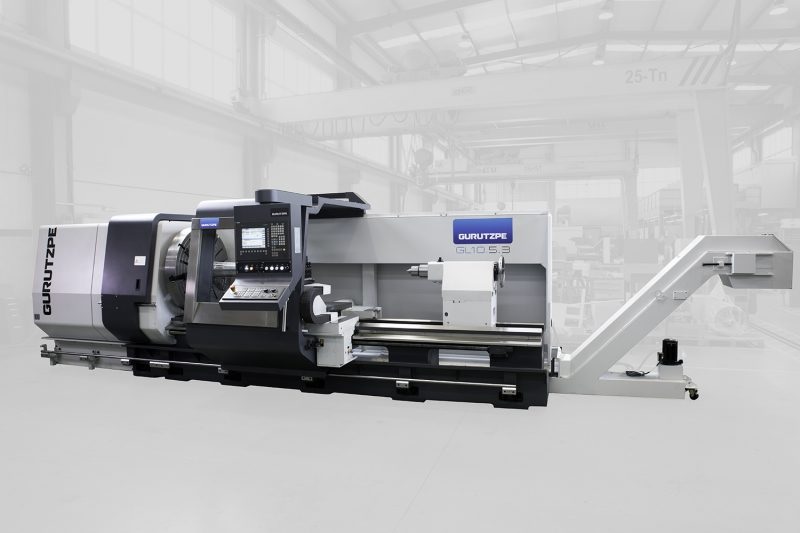

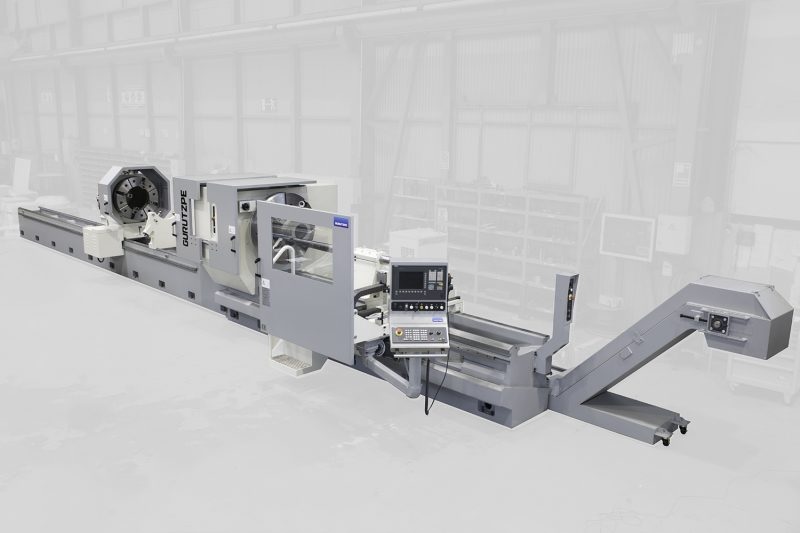

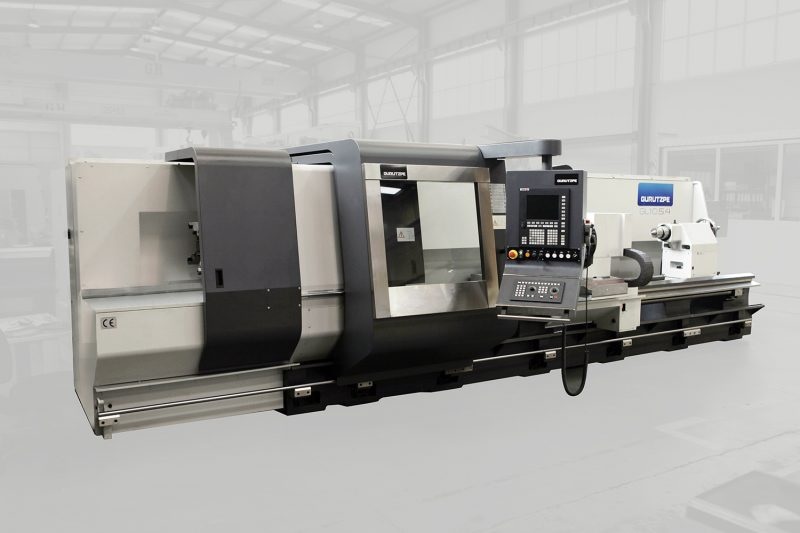

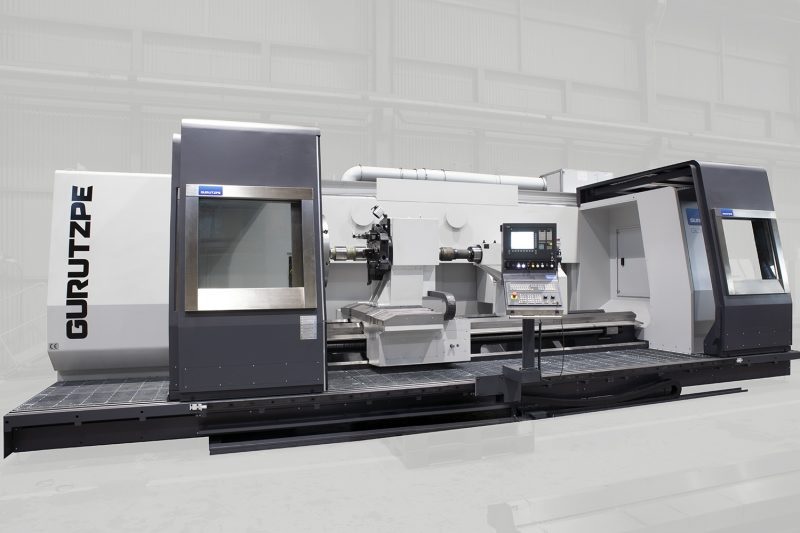

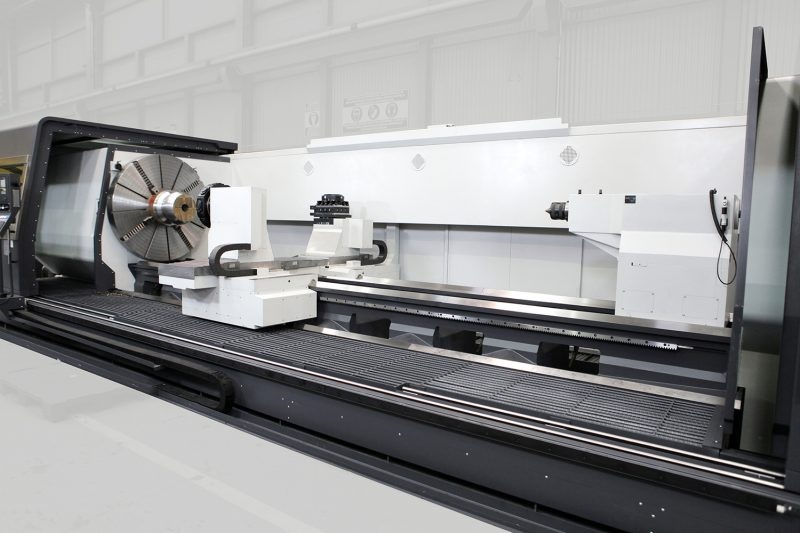

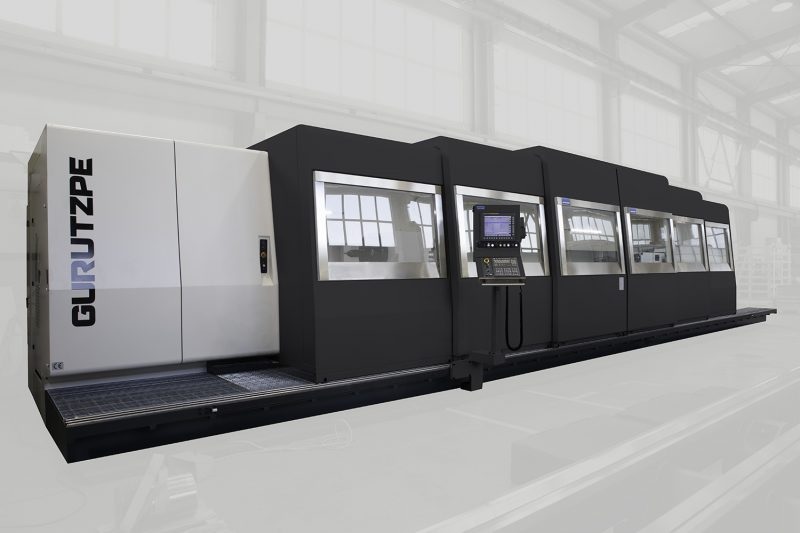

Galeria
Dane Techniczne
| GL 10 | GL 13 | GL 16 | GL 20 | |||
|---|---|---|---|---|---|---|
| ZAKRES OBRÓBKI | ||||||
| Średnica nad łożem | Sob | mm | ø 1000 | ø 1300 | ø 1600 | ø 2000 |
| Średnica nad suportem | Soc | mm | ø 700 | ø 1000 | ø1300 | ø 1600 |
| Rozstaw kłów | Lbc | m | ≤ 8 | ≤ 8 | ≤ 15 | ≤ 15 |
| WRZECIENNIK | ||||||
| Moc S1/S6 | Pm | kW | 22/28 [28/34] | 28/34 [39/48] | 39/48 [51/65] | 71/88 [92/114] |
| Moment obrotowy S1/S6 | Tm | kNm | 2,7/3,3 [3,4/4,2] | 5,3/6,5 [7,4/9,2] | 11,2/13,7 [13,8/17,6] | 124,4/30,2 [31,2/38,7] |
| Zakres obrotów | ns | rpm | 0÷1400* | 0÷1000* | 0÷800* | 0÷500 |
| Przelot wrzeciona | øob | mm | Ø 130 | Ø 110 [Ø360] | Ø 110 [Ø550] | Ø 110 |
| KONIK | ||||||
| Ciężar detalu | Wbc | t | 5 | 6/10/12 | 6/10/15/18 | 15/20/25 |
* Prędkość maksymalna przez 10 minut. Prędkość maksymalna w trybie ciągłym: 60% prędkości maksymalnej. W sprawie innych opcji prosimy o kontakt. to access additional options for this element.
Dostosowanie
Rozwiązania GURUTZPE pozwalają użytkownikowi dostosować funkcje maszyny do konkretnych potrzeb operacyjnych, gwarantując optymalny zwrot z inwestycji. Jesteśmy zawsze gotowi współpracować z klientami przy realizacji wszelkich specjalnych i złożonych zadań, jakie nam powierzają.
Oprócz standardowych elementów składających się na maszynę, firma GURUTZPE oferuje szeroki wybór akcesoriów i technologii, które umożliwiają i ułatwiają wykonywanie kluczowych operacji obróbczych na detalu.
