MOŻLIWOŚCI

Maszyna posiada oprogramowanie umożliwiające pomiar:

• Uzębienia o równoległych osiach
• • Proste i skośne uzębienia oraz wielowypusty

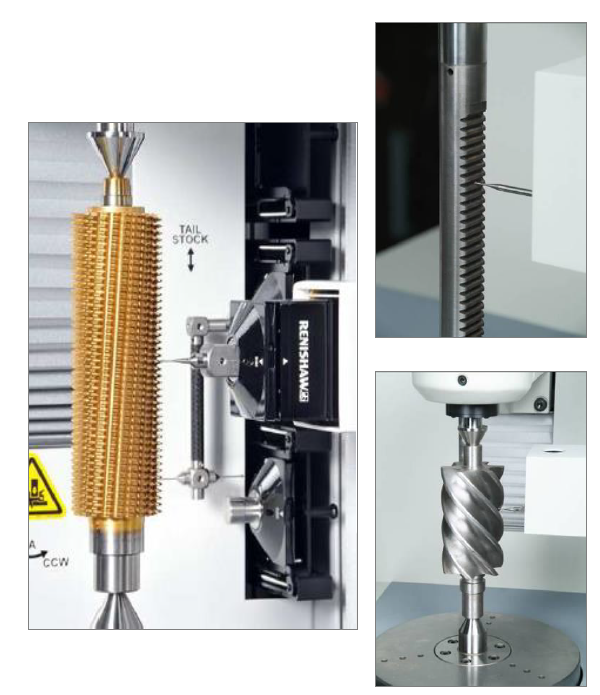

• Narzędzia do nacinania kół zębatych
• • Frezy obwiedniowe
  • Dłutaki
  • Wiórkowniki
  • Przeciągacze oraz zębatki

• Uzębienia o osiach przecinających się
• • Koła zębate stożkowe
  • Złącza krzywoliniowe
  • Ślimaki i ślimacznice
  • Wirniki śrubowe
  • Przekładnie kierownicze

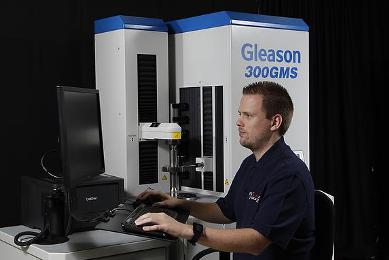

300GMS®L CENTRUM POMIAROWE DO KÓŁ ZĘBATYCH MULTI-SENSOR

Cztery różne pomiary - jedna maszyna

MOŻLIWOŚCI

Maszyna posiada oprogramowanie umożliwiające analizę:

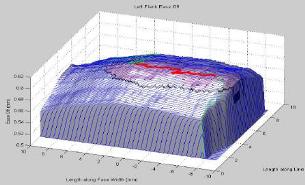

• Dolina freza ulega zmianie w kierunku głębokości jak i średnicy, ale także wzdłuż linii boku.
• Kolory opisują graficznie w których miejscach odchyłki wzrastają. Oprogramowanie analityczne wylicza odchyłki.
• Korekty w obróbce na twardo umożliwiają redukcję naddatków na szlifowanie i wykluczają przedwczesne zużycie narzędzi do obróbki wykańczającej.

MOŻLIWOŚCI

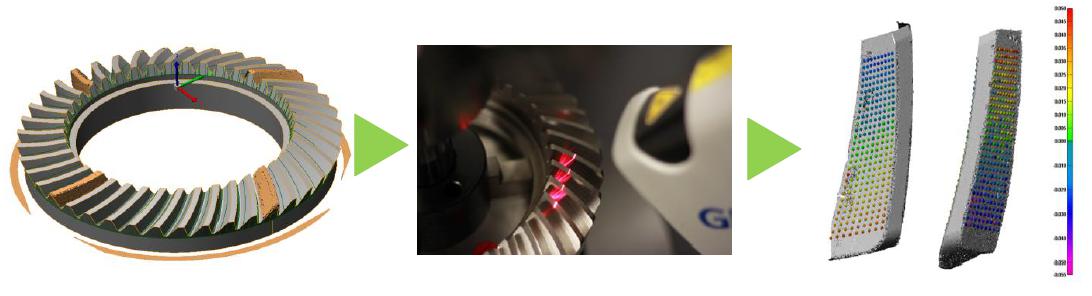

Skanowanie kół zębatych stożkowych:

• Bezdotykowa analiza zębnika i koła talerzowego.
• Możliwość analizy powierzchni referencyjnych za pomocą sondy dotykowej.
• Porównanie z danymi CAD.

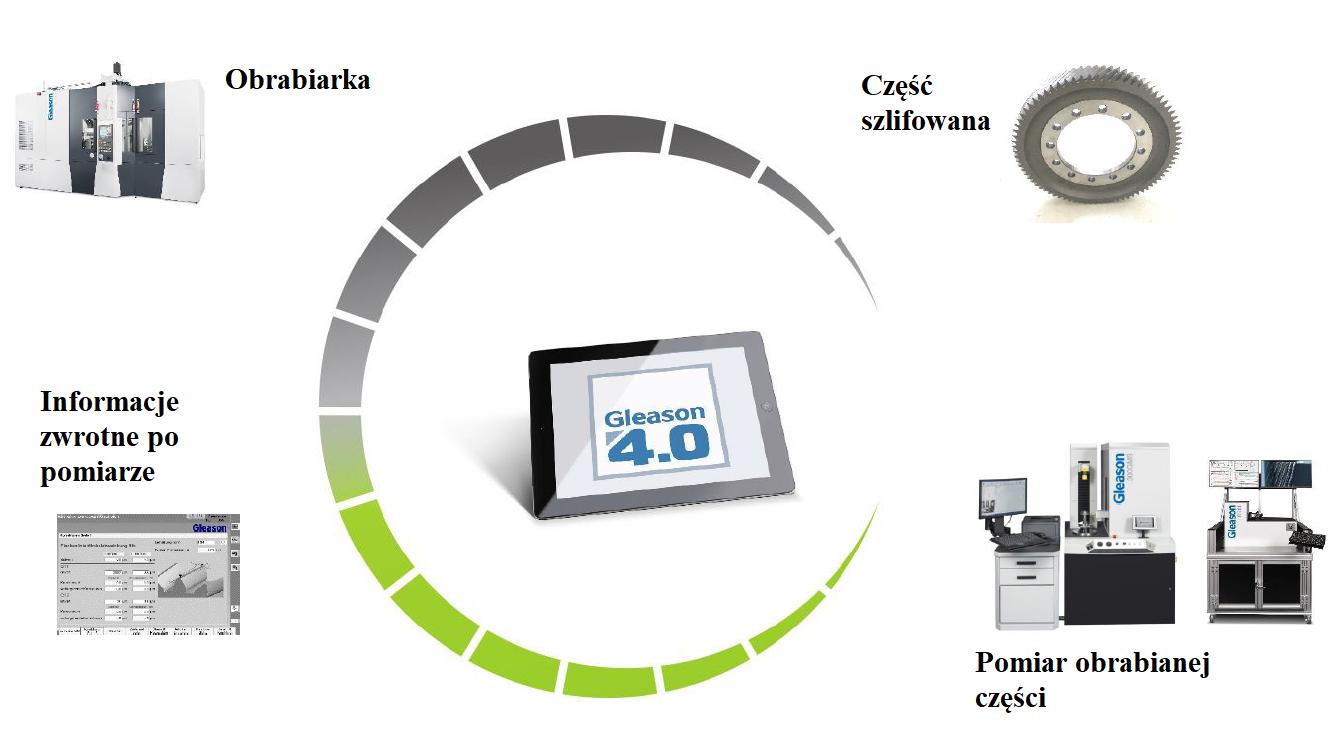

• Możliwość przekazania korekty w układzie zamkniętym „cloosed-loop” bezpośrednio na frezarkę lub szlifierkę

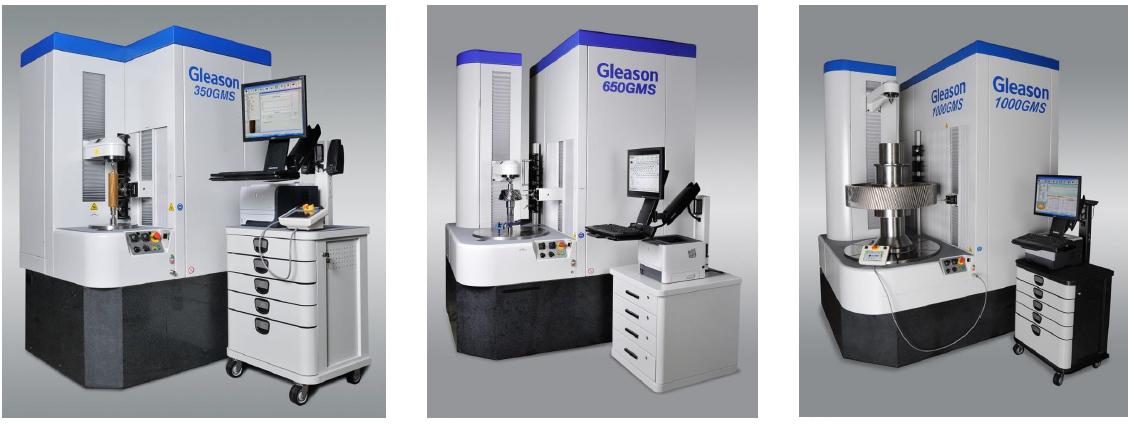

Maszyna przeznaczona do wszystkich osiowosymetrycznych detali…
Zwłaszcza kół zębatych!

Projektowana zgodnie z potrzebami klienta:

• Kompaktowa Wielkość
• Zwiększona niezawodność
• Łatwa w użyciu
• Solidna i wszechstronna
• Wysoka dokładność
• Pomiar nie tylko kół zębatych
• Zredukowany czas pomiaru
• Dokładny pomiar podziałki
• Ekologiczna

ZJAWISKO BARKHAUSENA

• Wykorzystanie zjawiska Barkhausena do analizy przypaleń szlifierskich
• Nieniszcząca metoda badania twardości powierzchniowej, naprężeń własnych i ściskających

POMIAR CHROPOWATOŚCI

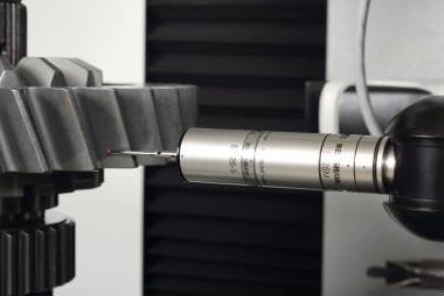

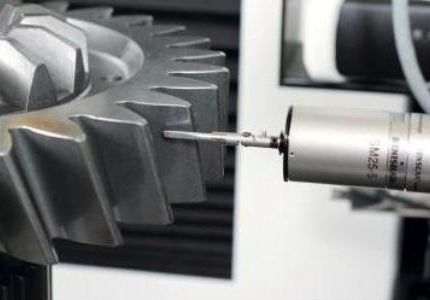

SONDA DOTYKOWA

SONDA BARKHAUSENA

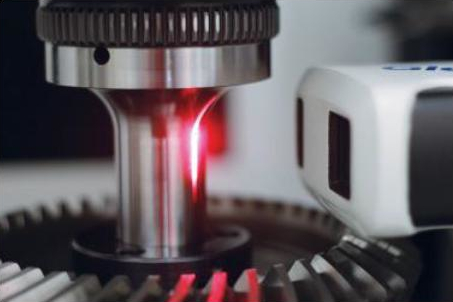

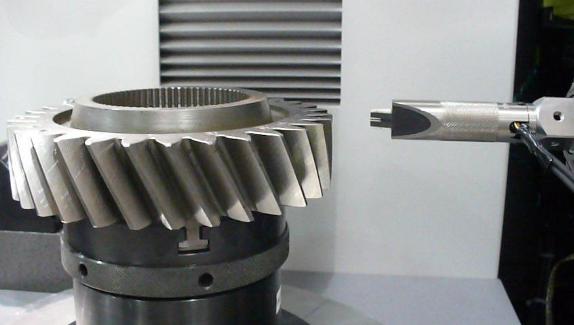

SONDA LASEROWA

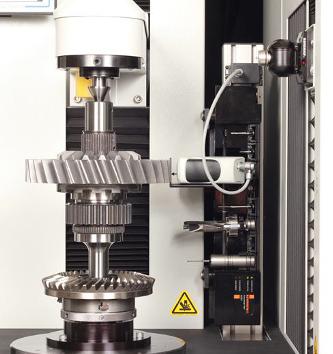

SONDY POMIAROWE/ WYMIANA SOND POMIAROWYCH

Właściwości:

• Do 6 miejsc dla różnych sond i głowic pomiarowych
• Stacja z elektrycznym złączem dla sony laserowej

Opcje czujników:

• Sonda laserowa
• Sonda stykowa
• Sonda do pomiaru przypaleń szlifierskich
• Czujnik pomiaru chropowatości

Dwie możliwości, Jedna maszyna

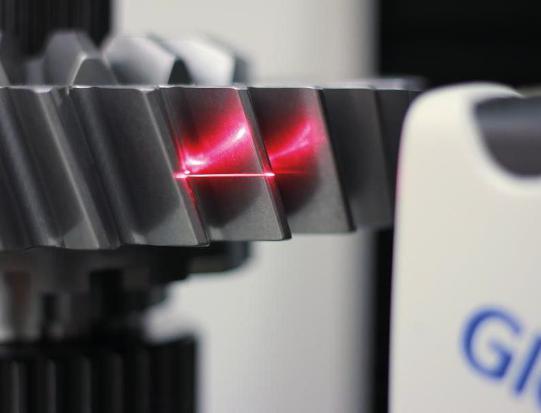

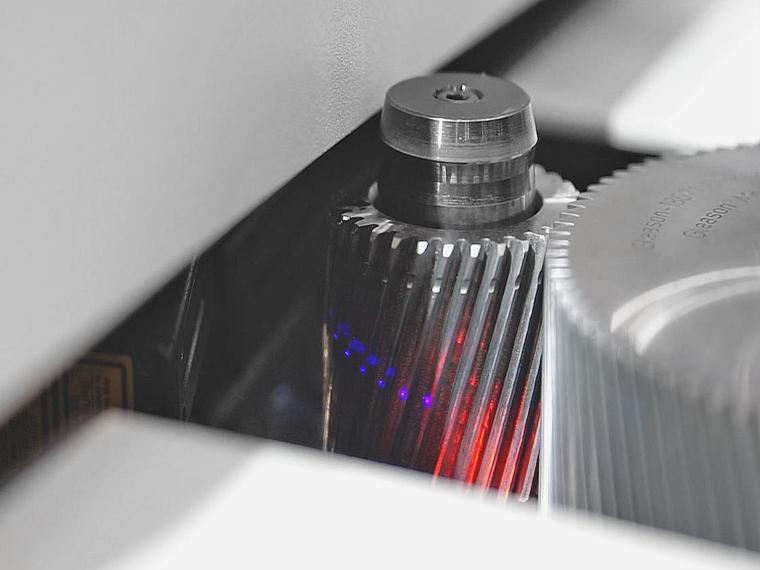

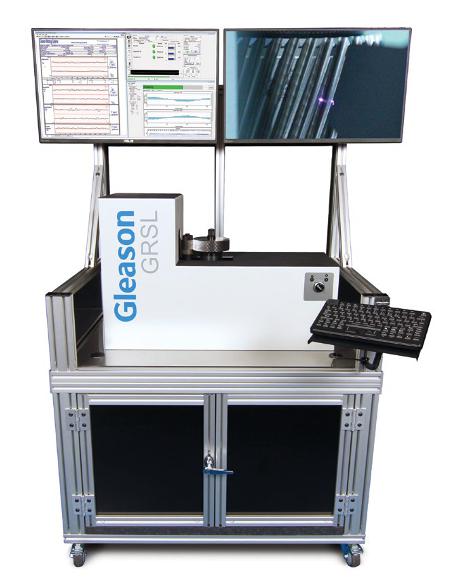

GRSL® Optyczny pomiar profilu, linii, indeksowania z podwójnym odtaczaniem

GRSL (Gear Rolling System with Laser) po raz pierwszy łączy podwójne odtaczanie z zaawansowaną bezdotykową technologią laserową w jednym systemie. Czasy cyklu dla bezdotykowego indeksowania i kontroli profilu są ponad 10 razy szybsze niż konwencjonalne systemy do analizy cylindrycznych kół zębatych od modułu .4 do 7.2, o średnicy do 250 mm (10 ").
