Płaskie tokarki poziome GHD oraz tokarki z napędem hydrostatycznym firmy GURUTZPE opierają się na konstrukcji z podwójnego odlewu żeliwnego, hartowanego, o idealnie prostych krawędziach i dokładnych kątach na całej długości.
Wózek obróbczy składa się z hydrostatycznego układu prowadzącego, zarówno w osi podłużnej, jak i poprzecznej, wykorzystującego technologię hydrostatyczną typu „pompa na kieszeń”, która gwarantuje niezrównaną wydajność pod względem sztywności, tłumienia drgań, pozycjonowania i trwałości.
Średnica obróbki ≤ 4.000 mm Ciężar detalu ≤ 200 t
- Optymalna konstrukcja dostosowana do dużych elementów i dużych obciążeń.
- Wyjątkowa sztywność, zapewniająca niezrównaną precyzję obróbki nawet w przypadku najbardziej wymagających zadań.
- Wysoka zdolność tłumienia drgań, pozwalająca na pochłanianie zmiennych obciążeń powstających podczas obróbki, a tym samym zapewniająca większą dokładność.
- Minimalne zużycie energii dzięki znikomym poziomom tarcia.
- Wyższa jakość pozycjonowania dzięki hydrostatycznemu układowi prowadzącemu oraz eliminacji zjawiska „stick-slip”.
- Brak zużycia systemu prowadzenia, a tym samym nieskończona trwałość dzięki zerowemu kontaktowi między powierzchniami ślizgowymi (ciągle kontrolowana warstwa oleju między powierzchniowego).
- Doskonałe zarządzanie wytwarzanymi wiórami.
- Łatwy dostęp do wszystkich części maszyny, zapewniający ergonomiczną obsługę i konserwację.
- Możliwość wdrożenia wszystkich modułów obróbczych na wózku (toczenie, frezowanie, szlifowanie, wytaczanie, ATC…)

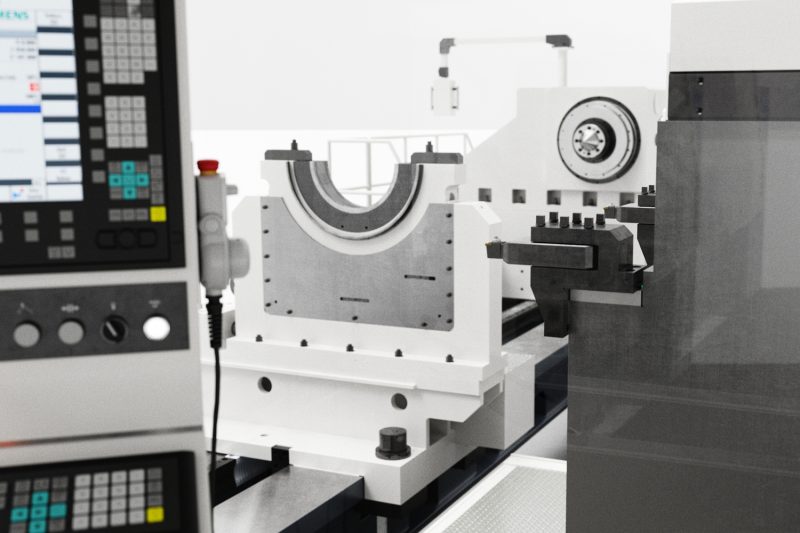

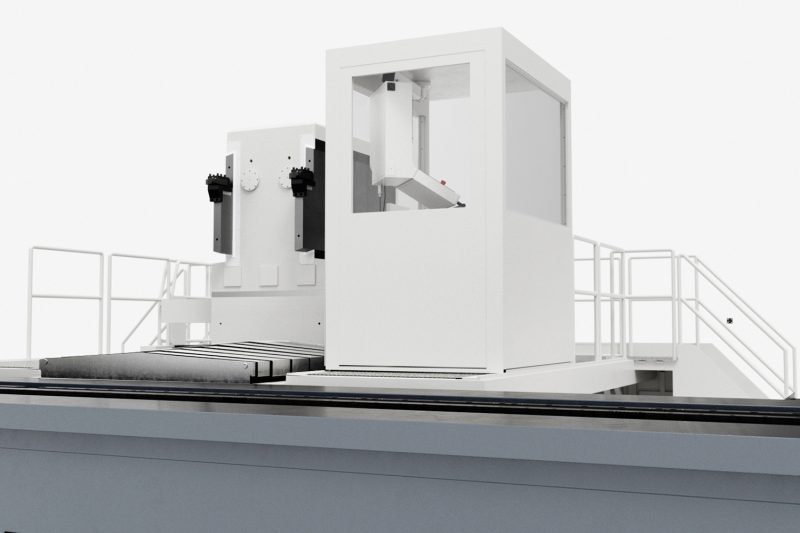

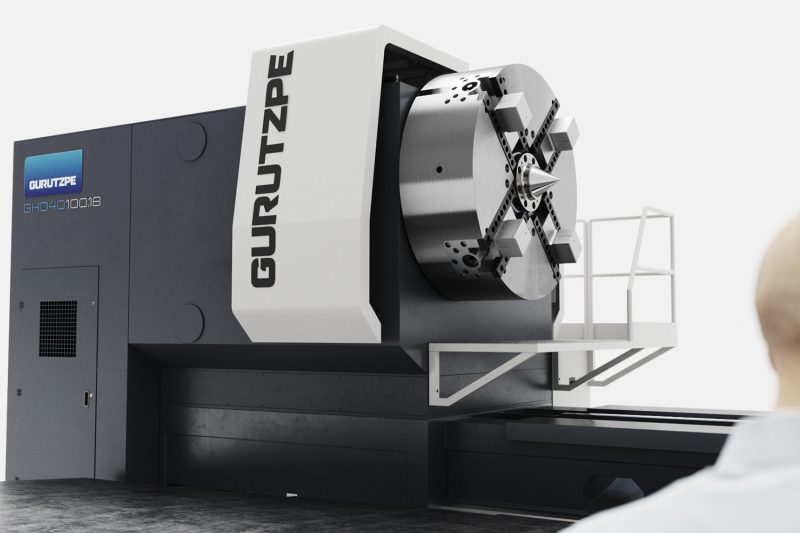

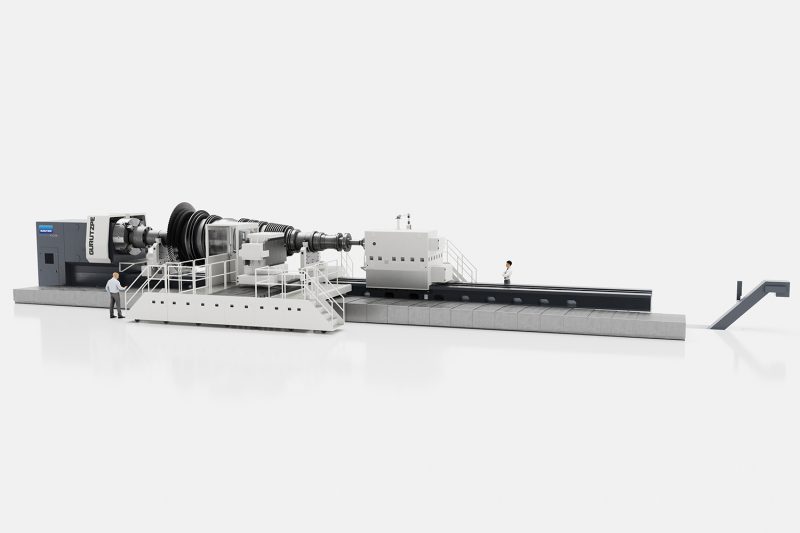

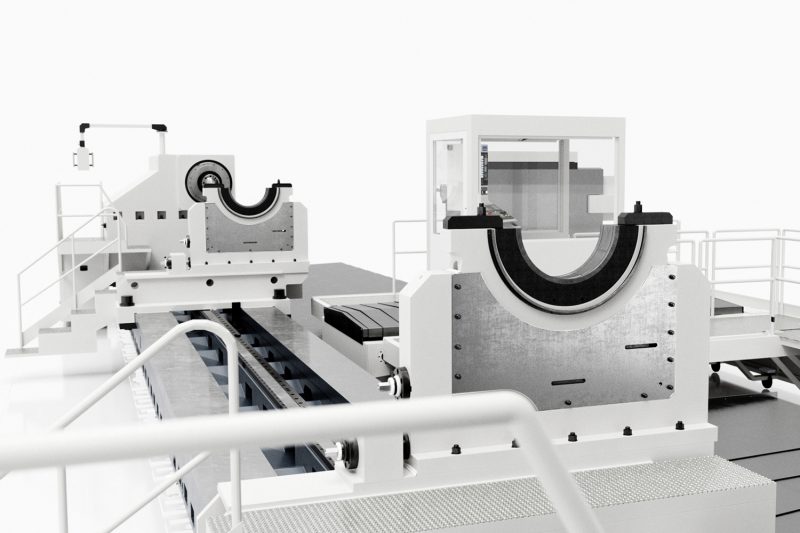

Galeria
Dane Techniczne
| GHD 25 | GHD 30 | GHD 40 | |||
|---|---|---|---|---|---|
| ZAKRES OBRÓBKI | |||||
| Średnica nad łożem | Sob | mm | Ø 2500 | Ø 3000 | Ø 4000 |
| Średnica nad suportem | Soc | mm | Ø 2500 | Ø 3000 | Ø 4000 |
| Rozstaw kłów | Lbc | m | ≤ 25 | ≤ 25 | ≤ 25 |
| WRZECIENNIK | |||||
| Moc S1/S6 | Pm | kW | 113/140 113/140 142/176 | 113/140 142/176 184/228 | 142/176 184/228 226/280 |
| Moment obrotowy S1/S6 | Tm | kNm | 38/47,5 65/80 81,4/100 | 65/80 81/100 105/130 | 81/100 105/130 130/160 |
| Zakres obrotów | ns | min-1 | 0÷300 0÷300 0÷250 | 0÷300 0÷250 0÷200 | 0÷250 0÷200 0÷200 |
| KONIK | |||||
| Ciężar detalu | Wbc | t | 40 60 90 | 60 90 130 | 90 130 200 |
Dostosowanie
Rozwiązania GURUTZPE pozwalają użytkownikowi dostosować funkcje maszyny do konkretnych potrzeb operacyjnych, gwarantując optymalny zwrot z inwestycji. Jesteśmy zawsze gotowi współpracować z klientami przy realizacji wszelkich specjalnych i złożonych zadań, jakie nam powierzają.
Oprócz standardowych elementów składających się na maszynę, firma GURUTZPE oferuje szeroki wybór akcesoriów i technologii, które umożliwiają i ułatwiają wykonywanie kluczowych operacji obróbczych na detalu.
