Seria GSM

Centra frezarsko-tokarskie ze skośnym łożem

Wraz z nową serią GSM firma GURUTZPE rozszerza swoją ofertę kompleksowych rozwiązań w zakresie obróbki elementów obrotowych.

Wdrażamy najnowocześniejsze technologie, aby sprostać najwyższym wymaganiom rynku.

WDzięki wielozadaniowym maszynom GSM10 / GSM13 / GSM16 TurnMills firma GURUTZPE oferuje kompleksowe rozwiązania w zakresie toczenia, frezowania i wiercenia (5 osi). W każdym systemie maszyny wykorzystujemy najnowsze technologie, dzięki czemu jesteśmy w stanie optymalnie obrabiać elementy o wymiarach do 1,6 m, długości 10 m i masie 20 ton.

Średnica obróbki ≤ 1.600 mm Ciężar detalu ≤ 20 t

Wysoki stopień automatyzacji, umożliwiający wykonanie obróbki detalu w jednym zamocowaniu.
Przelot nad suportem jest taki sam jak nad łożem. Jest on ograniczony przez tylną ściankę.
Przelot nad podporami jest taki sam jak nad łożem.
Skok osi X jest dostosowany do narzędzi o długości 200 mm.

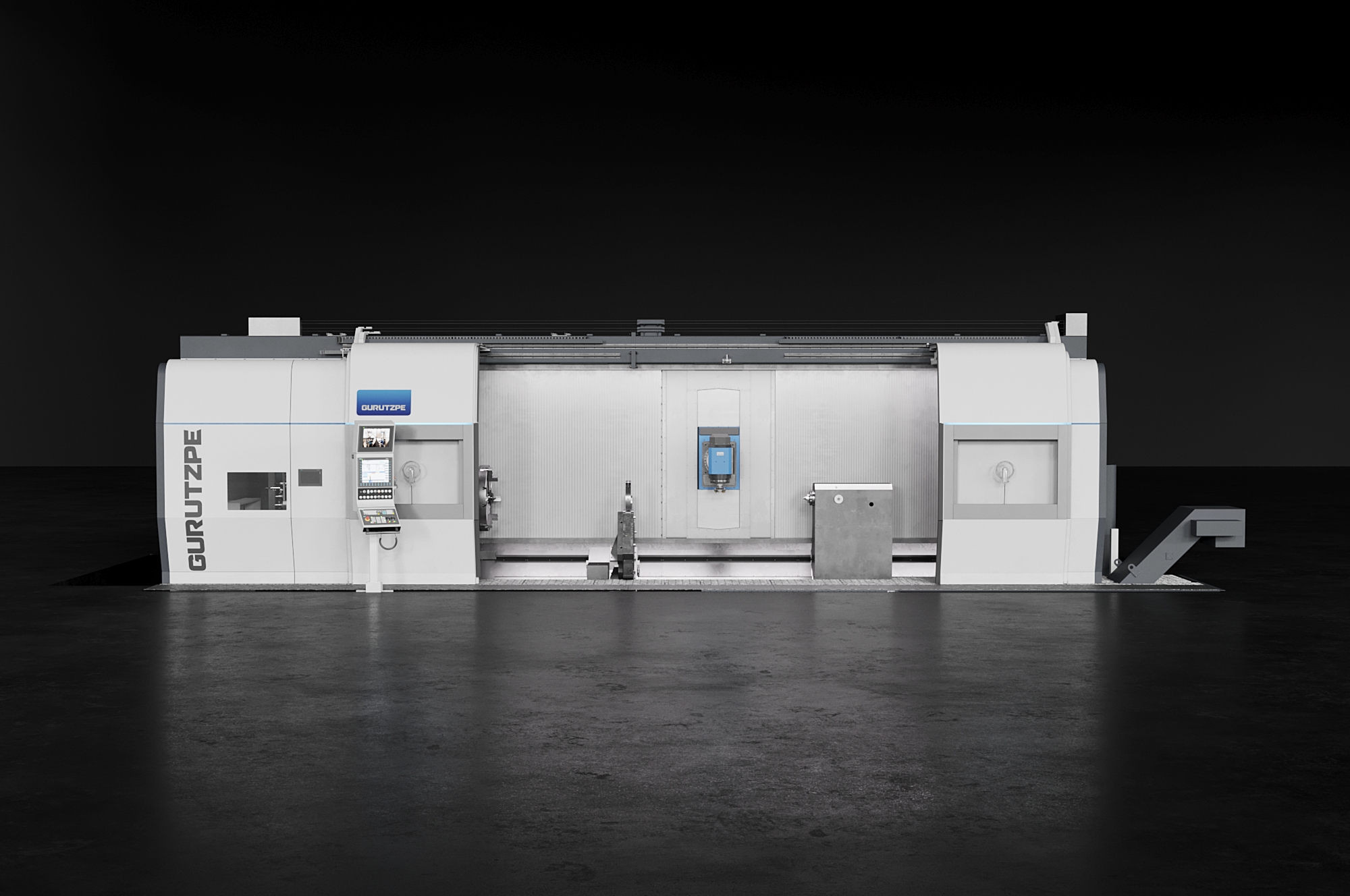

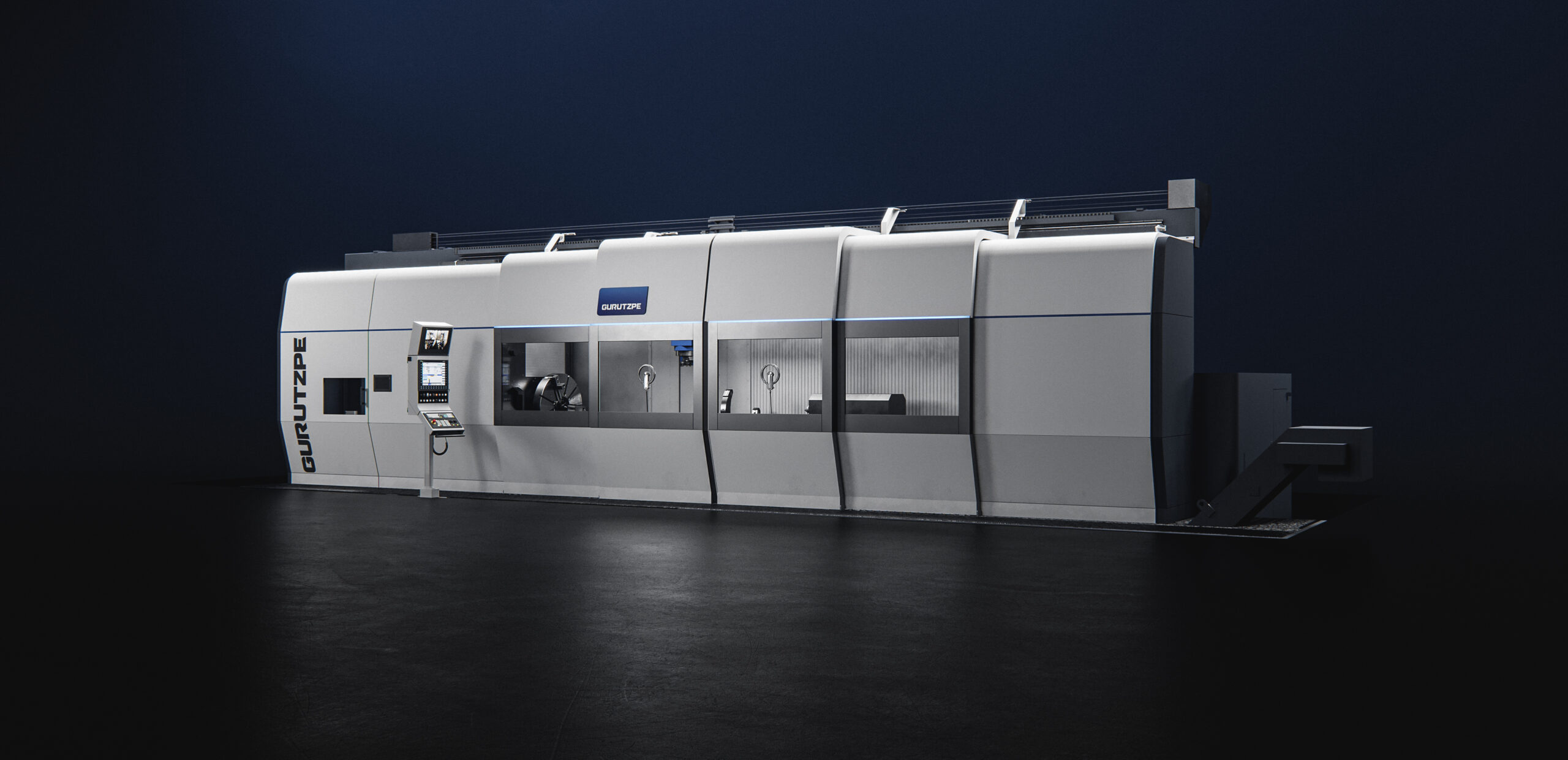

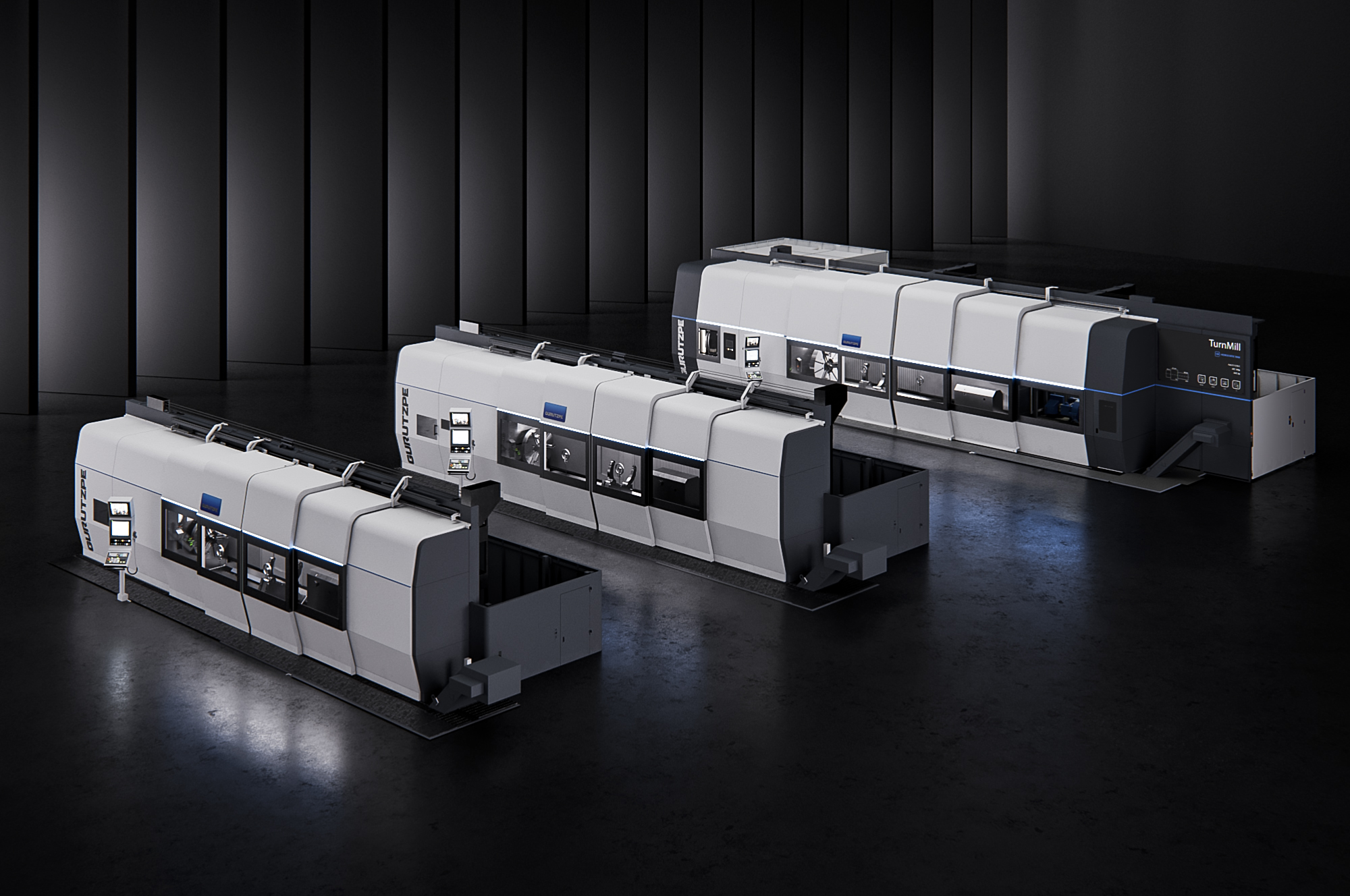

Galeria

Dane Techniczne

		GSM 10	GSM 13	GSM 16
ZAKRES OBRÓBKI
Średnica nad łożem	mm	Ø 1000	Ø 1300	Ø 1600
Rozstaw kłów	mm	do 8000	do 12000	do 13000
Skok osi Y	mm	-1	-1	-1.142857143
WRZECIENNIK
Moc S1/S6	kW	74 / 90	102 / 130	102 / 130
Moment obrotowy S1/S6	kNm	9420 / 11460	16155 / 21540	27525 / 36700
Zakres obrotów	min-1	1500	1500 / 1200	1200 / 700
Prędkość pozycjonowania osi C	min-1	15	15	15
Przelot wrzeciona	mm	Ø110 / Ø150	Ø150	Ø150
KONIK
Ciężar detalu	kg	6000 / 8000	10000 / 15000	10000 / 15000 / 20000
FREZOWANIE, WIERCENIE OŚ B
Moc S1/S6	kW	49 / 56 / 60 / 85	49 / 56 / 60 / 85	49 / 56 / 60 / 85
Moment obrotowy S1/S6	kNm	1410 / 305 / 165 / 530	1410 / 305 / 165 / 530	1410 / 305 / 165 / 530
Zakres obrotów	min-1	5000 / 6000 / 18000 / 8000	5000 / 6000 / 18000 / 8000	5000 / 6000 / 18000 / 8000
Uchwyt narzędziowy	-	C8 lub HSK-T100 C6 lub HSK-T63	C8 lub HSK-T100 C6 lub HSK-T63	C8 lub HSK-T100 C6 lub HSK-T63
Obrót wokół osi B	-	±110	±110	±110
Układ hamulcowy osi B do lekkich i średnich operacji toczenia/frezowania	-	0.001°	0.001°	0.001°
System blokady osi B do ciężkich operacji toczenia i frezowania	-	2.5°	2.5°	2.5°
GŁOWICA FREZARSKA
Oś Y	-	RAM z dolnym systemem mocowania akcesoriów nieobrotowych lub z systemem mocowania umożliwiającym wymianę głowic obróbczych
Oś Y prowadnice	-	Hydrostatyczne	Hydrostatyczne	Hydrostatyczne
MAGAZYNY NARZĘDZI
Magazyn narzędzi typu łańcuchowego lub zrobotyzowanego	-	50 / 80 / 100	50 / 80 / 100	50 / 80 / 100
Magazyn akcesoriów nad głowicą	-	Do 4 pozycji automatycznie przesuwny, akcesoria o średnicy maks. 150 mm i długości 2300 mm
Magazynek głowic umieszczony po prawej stronie konika	-	Do 4 głowic oraz wrzeciono do wiercenia o średnicy maks. 200 mm i długości 3200 mm

Dostosowanie

Rozwiązania GURUTZPE pozwalają użytkownikowi dostosować funkcje maszyny do konkretnych potrzeb operacyjnych, gwarantując optymalny zwrot z inwestycji. Jesteśmy zawsze gotowi współpracować z klientami przy realizacji wszelkich specjalnych i złożonych zadań, jakie nam powierzają.

Oprócz standardowych elementów składających się na maszynę, firma GURUTZPE oferuje szeroki wybór akcesoriów i technologii, które umożliwiają i ułatwiają wykonywanie kluczowych operacji obróbczych na detalu.
