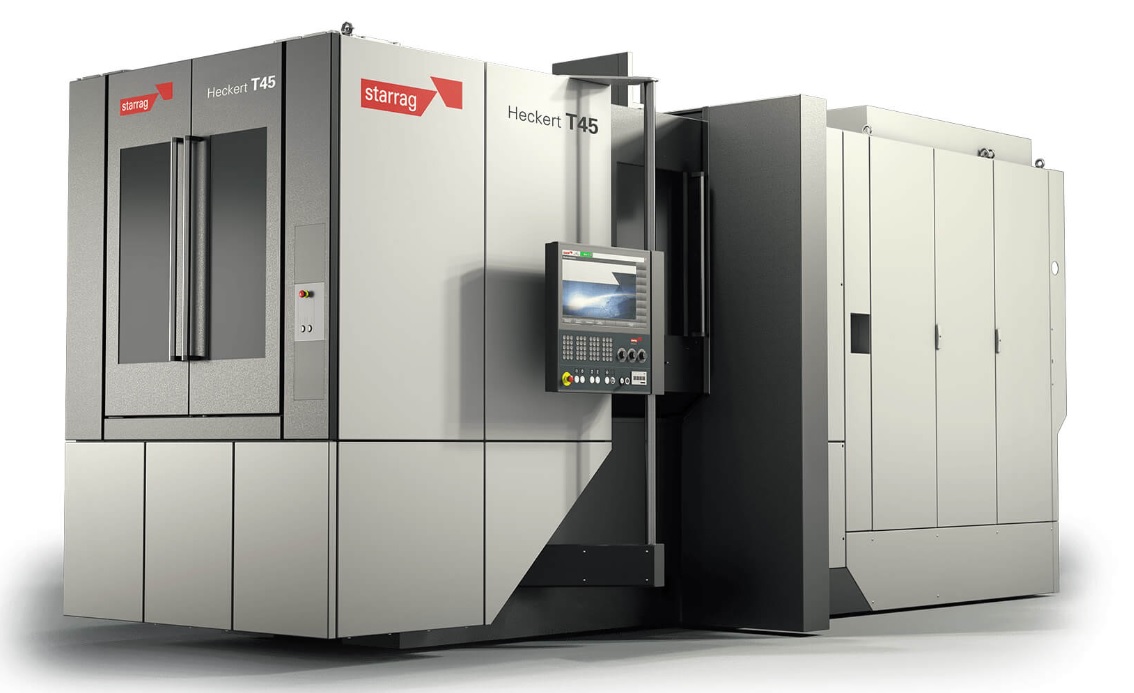

5-osiowe paletowe poziome centrum obróbcze z funkcją toczenia
Duża przestrzeń robocza przy minimalnym zapotrzebowaniu na miejsce Te 5-osiowe poziome centra obróbcze pomagają zaoszczędzić przestrzeń nie tracąc nic z funkcjonalności. Dzięki wysokiej dokładności i sztywności maszyn, możliwe jest uzyskanie najwyższego poziomu precyzji procesów produkcyjnych.

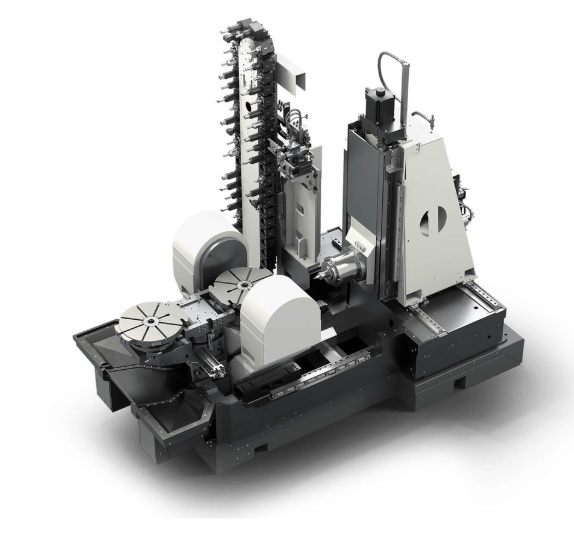

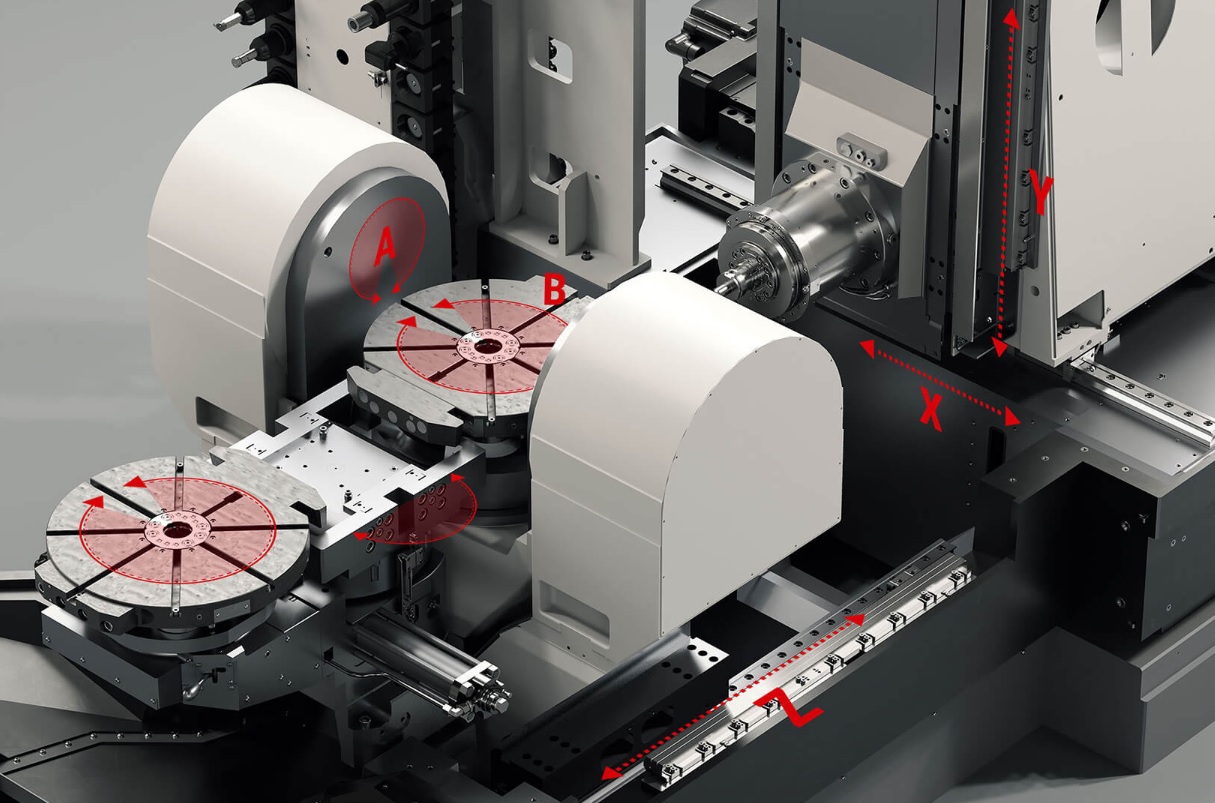

Maszyna podstawowa charakteryzuje się dużą sztywnością i tłumieniem drgań, posiada bezpośrednie odprowadzenie wiórów także przy obróbce na sucho. Powierzchnia posadowienia maszyny została znacząco zredukowana, bo aż o 38%. Kolumna maszyny posiada termo symetryczną konstrukcję, pozwalającą na właściwe odprowadzania ciepła z obszaru przestrzeni roboczej maszyny. Zapewnia niezawodność w obróbce 5-cio osiowej, dodatkowo poprzez zapewnienie bardzo wysokiej stabilność i dwustronne łożyskowanie piątej osi.
Maszyna oferuje operacje toczenia. Jest wyposażona w stół obrotowy NC, pozwalający uzyskać prędkość obrotową do 900 obr/min. Stół jest znormalizowany i daje możliwość stosowania standardowych elementów mocujących, a także posiada funkcję rozpoznania niewyważenia.
Ponadto maszyna została zoptymalizowana pod kątem bardzo dynamicznej obróbki, co potwierdzają przyspieszenia oferowane przez poszczególne osie. Dynamiki ruchów pozwala na redukowanie czasów obróbczych i przekładają się wprost na większą wydajność produkcyjną. System wymiany palet oferuje większą elastyczność i czas wymiany 12,5 s
Wrzeciono oferuje moment obrotowy do 292Nm, przy obrotach do 15.000 obr./min. Zastosowanie we wrzecionie uchwytu narzędziowego HSK-T100 zapewnia bardzo krótki czas od uruchomienia do uzyskania maksymalnej prędkości obrotowej wrzeciona. Maszyna oferuje magazyn narzędzi do 240 miejsc, dowolnie konfigurowany ze slotami na duże, przedłużane i ciężkie narzędzia, również z możliwością identyfikacji narzędzi np. RFID
Pobierz broszurę informacyjną - SERIA T - HECKERT
Dane techniczne Heckert Seria T
Przejazdy X/Y/Z | mm | 700 / 750 / 750 |
Posuw szybki | m/min | 80 |
Przyspieszenie X/Y/Z | m/s2 | 8/11/8 |
Maksymalna prędkość obrotowa osi B | obr/min | 900 |
Czas wiór do wióra | s | 3,8/td> |
Uchwyt narzędziowy | HSK-T100 | |
Max długość narzędzia | mm | 430 |
Max średnica narzędzia | mm | 220 |
Wielkość palet (opcjonalnie) | mm | 400x400 (400x500) |
Czas wymiany palety | s | 12,5 |
Kontur obrabianego przedmiotu | ø w mm | 600 |
Max wysokość obrabianego przedmiotu | mm | 400 |
Masa załadowcza | kg | 400 |
Długość maszyny | mm | 6.750 |
Szerokość maszyny | mm | 2.960 |
