X-Pandisk® - Large Gear Solution

Gleason Corporation

Koncepcja mocowania X-Pandisk® do uzębień wewnętrznych i zewnętrznych

Zmniejszenie czasów wymiany obrabianego przedmiotu o 70%!

W wyniku rosnącego zapotrzebowania na duże przekładnie coraz liczniej potrzebne są ciężkie części z otworem.

Dzięki uchwytowi X-Pandisk można było skrócić czas wymiany obrabianego przedmiotu o 70% w stosunku do zwykłego mocowania ręcznego. Uzyskuje się to przez automatyczne mocowanie i centrowanie obrabianego detalu. Przyrząd mocujący X-Pandisk jest ponadto zaprojektowany do załadunku automatycznego, aby jeszcze bardziej ekonomicznie produkować średnie i duże serie.

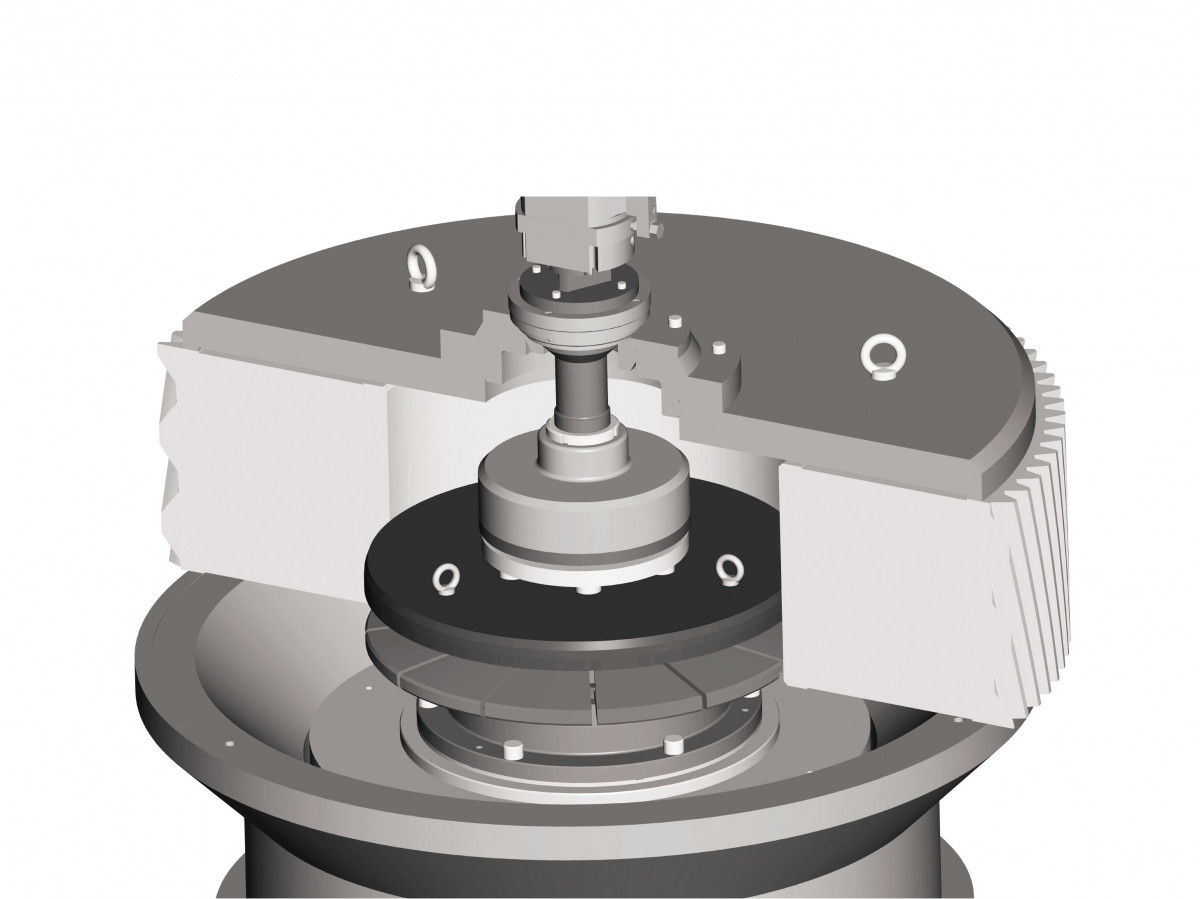

Istotną częścią konstrukcyjną, która centruje obrabiany detal, jest X-Pandisk. Dopiero po procesie centrowania obrabiany przedmiot jest mocowany w kierunku osiowym przez pokrywę naciskową. Dzięki rozłączeniu procesu centrowania i mocowania można centrować obrabiane przedmioty o dużych ciężarach (do 2000 kg) z dokładnością <30 µm.

Cechy:

  • Zmniejszenie czasów wymiany obrabianego detalu o 70% (w stosunku do mocowania ręcznego)
  • Centrowanie automatyczne < 30µm
  • Mocowanie automatyczne
  • Budowa modułowa w celu elastycznego dopasowania średnicy centrowania
  • Wystarcza mała długość centrowania (ok. 35 mm)
  • Średnica centrowania od 150 do 550 mm
  • Możliwe zastosowanie we frezarce obwiedniowej i dłutownicy do uzębień
  • Możliwy automatyczny załadunek obrabianych przedmiotów
