Pitch Line Fixture

Gleason Corporation

Sworzeń mocujący z zabieraniem czołowym

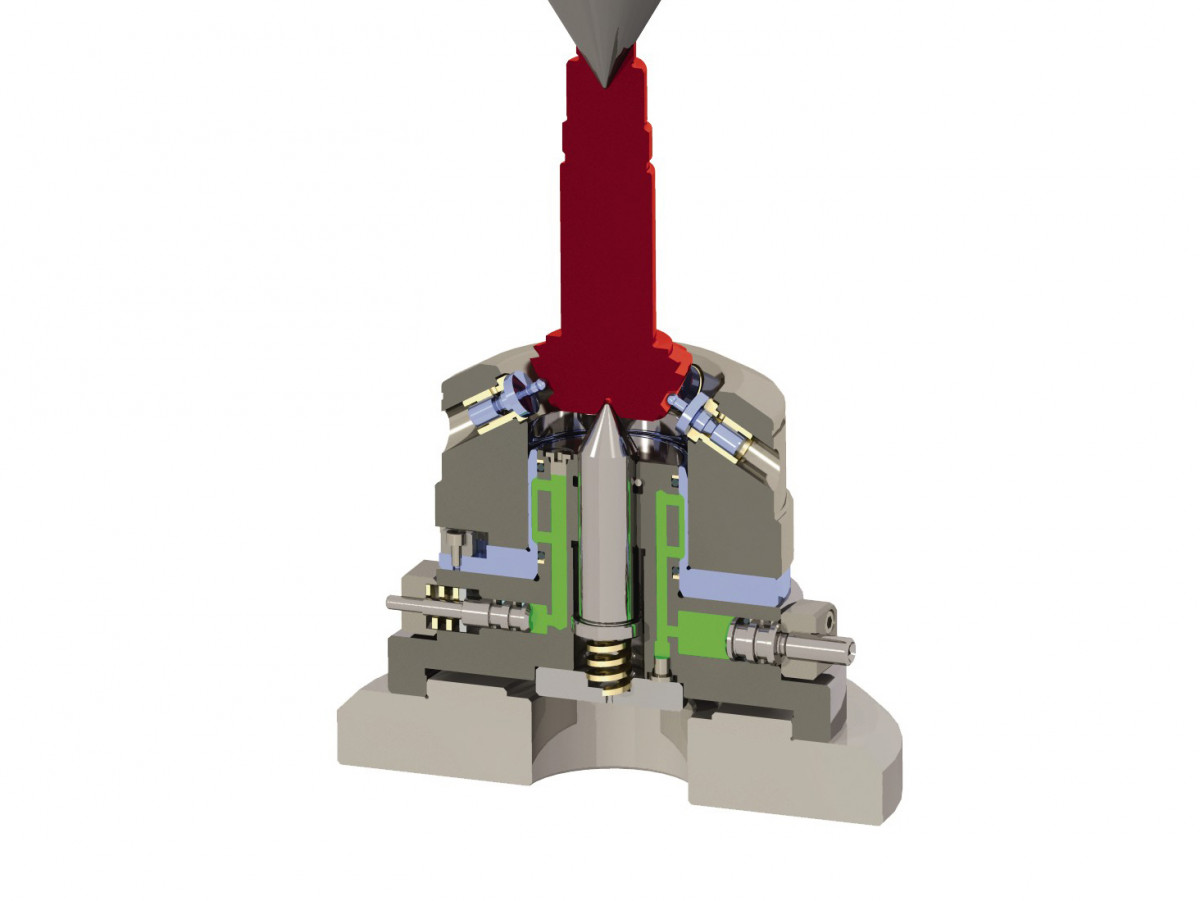

W przypadku tego uchwytu sworzeń zaciągający wkręcony w wał jest pociągany osiowo do dołu. Poprzez stożek na sworzniu zaciągającym wał jest automatycznie centrowany. Zabierak czołowy zapewnia przenoszenie ruchu obrotowego. Kieł przytrzymywacza służy do dodatkowej stabilizacji obrabianego detalu.

  • Możliwe bicie < 0,002 mm
  • Ciężar obrabianego detalu do 300 kg
  • Automatyczne centrowanie poprzez stożek wkręconego sworznia zaciągającego
  • Mocowanie automatyczne
  • Nie ma czasu wymiany obrabianego detalu
  • Możliwy ten sam uchwyt dla różnych wałów
  • Brak czasu przygotowawczo-zakończeniowego
  • Automatyczny załadunek obrabianych detali

Dodatkowe opcje:

  • Mocowanie ręczne przy pomocy grzechotkowego korpusu podstawowego
  • Urządzenie do wkładania jako pomoc przy załadunku ręcznym

Możliwe metody obróbki:

Frezowanie obwiedniowe, dłutowanie obwiedniowe
